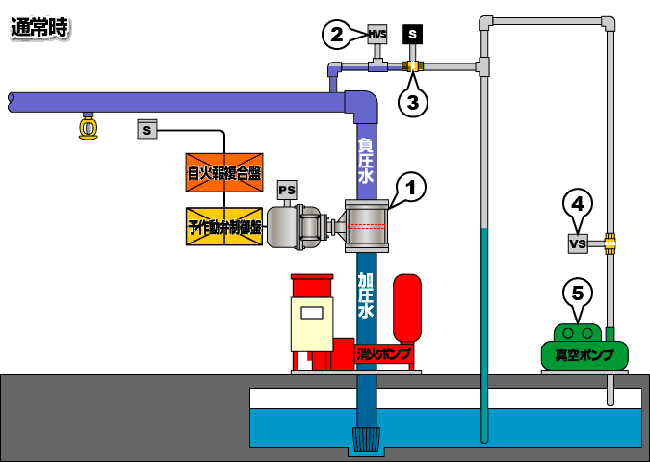

1. 予作動弁①は通常時『閉』となっており、①の一次側は加圧水，二次側は負圧水で満たされています。
2. ハイプレッシャーバキュームスイッチ②は常時正常時では-0.03〜-0.08MPaを指示し、オリフィス電磁弁③は常時『閉』となっています。（注）
3. 通常時、配管内の真空度はバキュームスイッチ④で監視され、真空ポンプ⑤で保たれております。また、ヘッドの破損・配管の折損等が起きたときには配管の異常警報を発報させると同時に真空ポンプは連続運転を行い、真空管より予作動弁二次側を吸い上げます。

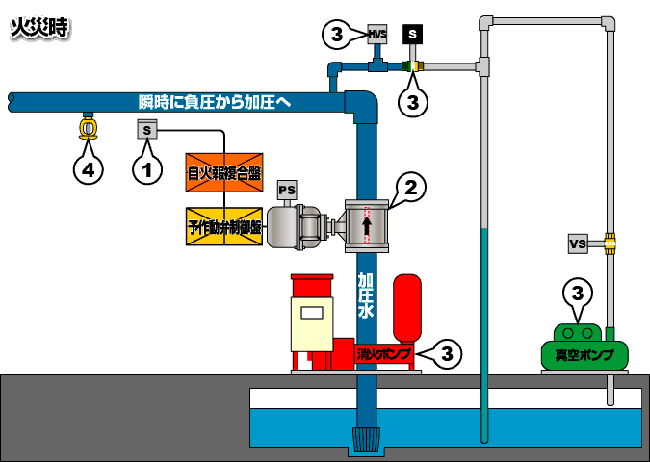

1. 火災により火災感知器が作動し、予作動弁へ火災信号を発報します。予作動弁は火災を感知するとバルブを『開』とし、一次側に満たされている加圧水を二次側へと導きます。
2. 予作動弁が作動することにより消火ポンプの圧力タンク内の圧力が低下し、消火ポンプを起動させ、インターロックにより同時に真空ポンプの運転を停止させます。
3. 火災時オリフィス電磁弁はハイプレッシャーバキュームスイッチの信号とは縁を切り、『閉』状態を保ちます。二次側配管はこのとき瞬時に負圧から正圧（約0.3MPa）へと切り替わります。
4. この状態になると通常のスプリンクラーと同様となり、火炎の熱でヘッドが溶けると水が放水される仕組みになっています。

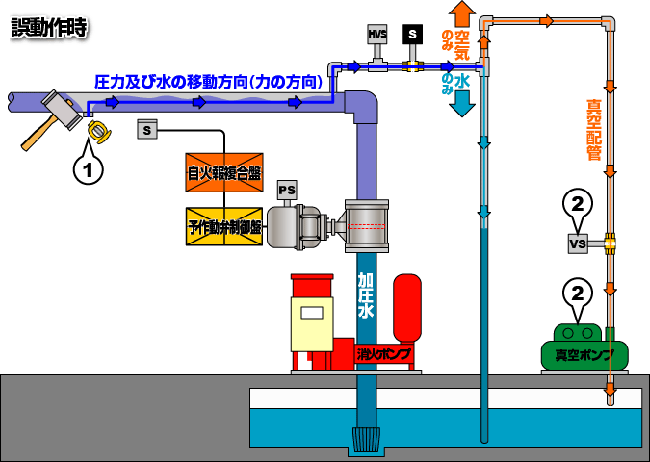

1. ヘッドが破損した場合、予作動弁二次側は常に吸い込んでいる状態にありますので、水は上記矢印の方向へと吸い込まれます。
2. このとき、真空ポンプ上部に設置されているバキュームスイッチが約-0.05MPa以上になった時、真空ポンプを起動させます。（注）
3. 真空ポンプ起動後に圧力が回復せず、更に圧力が上昇し、-0.03MPa以上になった時点で、ハイプレッシャーバキュームスイッチの接点が入り、オリフィス電磁弁を『開』にすると同時に配管異常警報発報させます。
4. 配管異常警報が出た時点で破損したヘッドを目認し、水損が出る前に新品へ交換することが出来ます。（このとき、真空ポンプの動作を止めたり、火災感知器を作動させると水は放水されますので、必ず復旧してからポンプを停止させて下さい）

（注）オリフィス電磁弁は小さな貫通口が空いていますので、完全密閉ではありません。
